Production Example製作事例

保護シート貼付け装置

板金パネル(製品)に保護シートを貼付ける装置。

実際の装置





技術ポイント

自社技術開発により、気泡や皺を発生させずに貼り付けることが可能。全方向自動位置決め、自動測定を搭載することで複数のパネルサイズに対応する。

設計ツール:I-CAD SX(3D)
エンジニアリング期間:6ヶ月
サイズ:2000(W)x1970(H)x6000(L)
制御方式:シーケンス(オムロン)
制御ネットワーク:Device-net
制御機器:サーボ軸(8)、その他(20)

3D画像

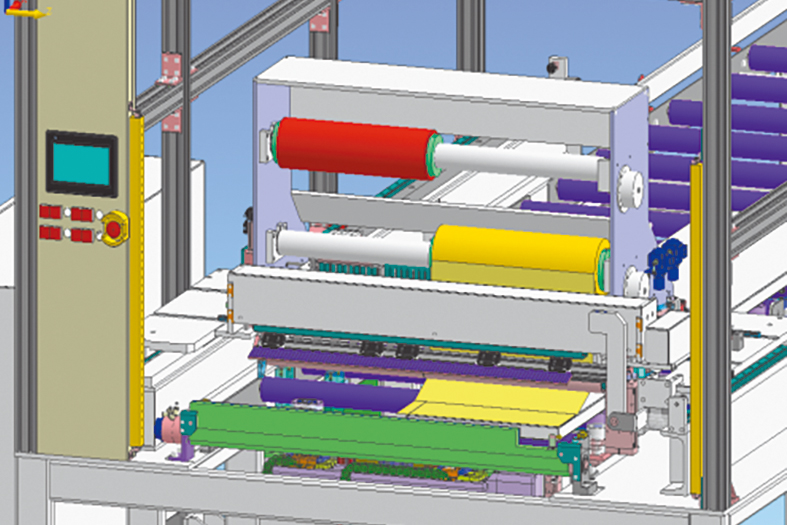

3D画像(拡大)
